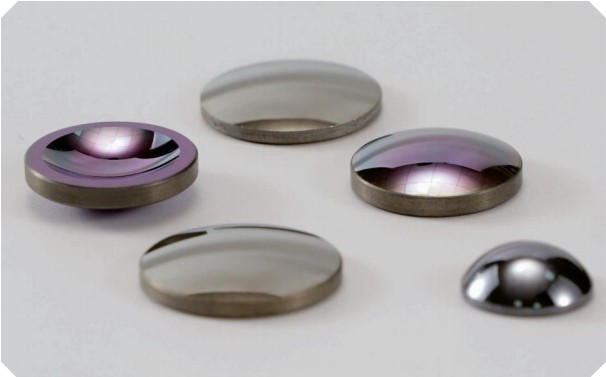

紅外鍺透鏡-硅透鏡
紅外鍺透鏡主要用于紅外成像或監控、遙測或紅外分光等光學系統之中。
鍺的寬光譜?作范圍（2-16μm）在可?光譜范圍內的不透過性很適合紅外激光應?。它也不容易與空?、?、堿 ?屬和酸性物起反應（除了硝酸），表?具有?常?的表?精度，鍺透鏡的2個?上會鍍8-14μm增透膜，可極?的減少基材的反射率，增透膜?作波段透過率達到92%以 上。鍺透鏡主要應用于紅外測溫儀、紅外熱成像儀、CO2激光器等設備。
紅外硅透鏡則是一種由硅材料制成的光學器件，具有透明度高、折射率穩定、耐高溫等特點。
硅具有低成本、低密度優勢，成為介于1.2到7μm區域的硅透鏡應?所?泛使?的NIR材料。硅的密度很低（鍺或硒化鋅的?半），所以?常適合?于重量敏感的應?，特別是那些介于3-5μm范圍之間的應?。其密度為2.33 g/cm3，努?硬度則為1150。硅透鏡在成像方面起到了重要的作用，常被用于相機、望遠鏡等光學成像設備中作為鏡頭。此外，硅透鏡也廣泛應用于紅外測溫儀、紅外熱成像儀等測量設備中。
產品參數
鍺、硅透鏡 | |
材料 | 光學級鍺、硅 |
焦距（f’） | ±2%@10.6 μm |
尺?公差 | +0/-0.2m |
中?厚度公差 | ±0.1mm |
中?偏 | 3ˊ |
光圈 | 3 |
局部光圈 | 0.5 |
表?光潔度 | 60-40 |
通光孔徑 | >90% |
鍍膜 | 紅外AR膜 |
常規型號

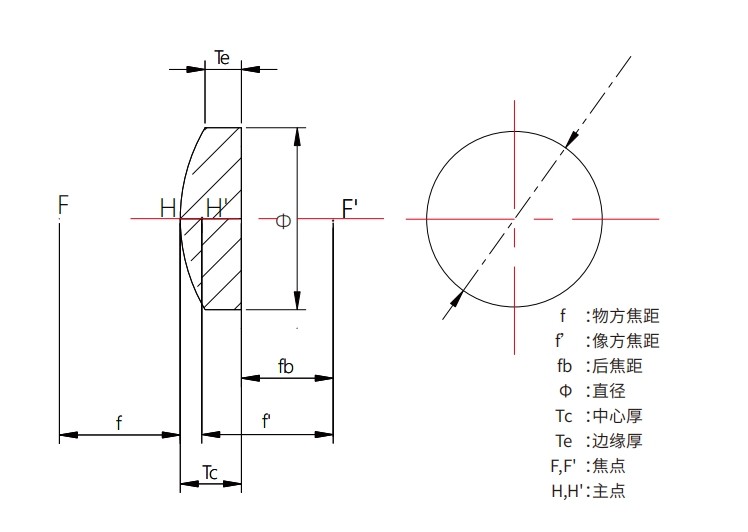

直徑 | 像?焦距 | 后焦距 | 中?厚度 | 邊緣厚度 | 曲率半徑 |
25 | 25 | 24.25 | 3.0 | 1.95 | 75.10 |
25 | 30 | 29.25 | 3.0 | 2.13 | 90.12 |
25 | 35 | 34.25 | 3.0 | 2.25 | 105.14 |
55 | 40 | 39.25 | 3.0 | 2.35 | 120.16 |
70 | 50 | 49.25 | 3.0 | 2.48 | 105.19 |
70 | 75 | 74.25 | 3.0 | 2.65 | 225.29 |
85 | 100 | 99.25 | 3.0 | 2.74 | 300.39 |
85 | 150 | 149.25 | 3.0 | 2.83 | 450.58 |
100 | 250 | 249.25 | 3.0 | 2.90 | 750.97 |
