3D輪廓測量?jī)x濾光片簡介
3D輪廓測量?jī)x，也叫三維輪廓測量?jī)x，是一種用于獲取物體三維輪廓信息的精密測量設備，其工作原理一般為光學三角法、激光干涉法、結構光法。
（圖源網絡，侵刪）
工作原理：

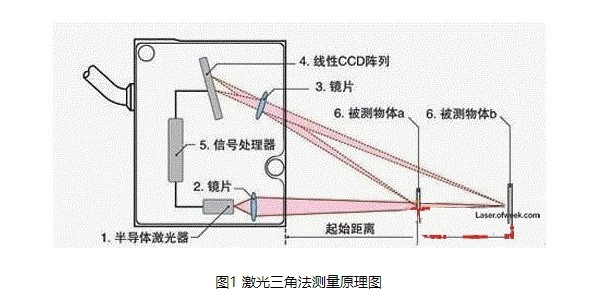

光學三角法：通常被稱為 “光學三角測量?jī)x” 或 “三角激光位移傳感器”，通過光源照射物體，物體表面的反射光被探測器接收。根據光源、物體和探測器之間的幾何關系，以及反射光的角度和強度等信息，計算出物體表面各點的高度信息，從而構建出物體的三維輪廓。例如，在工業檢測中，對小型零部件的輪廓測量常采用此原理，能快速準確地獲取零部件的三維形狀。
激光干涉法：一般叫干涉輪廓儀，利用激光的相干性，將一束激光分成參考光和測量光。參考光直接照射到探測器，測量光照射到物體表面后反射回來與參考光發生干涉。根據干涉條紋的變化，可以精確測量出物體表面的微小位移或變形，進而得到物體的三維輪廓。這種方法在高精度測量領域應用廣泛，如對光學元件表面形貌的測量 。

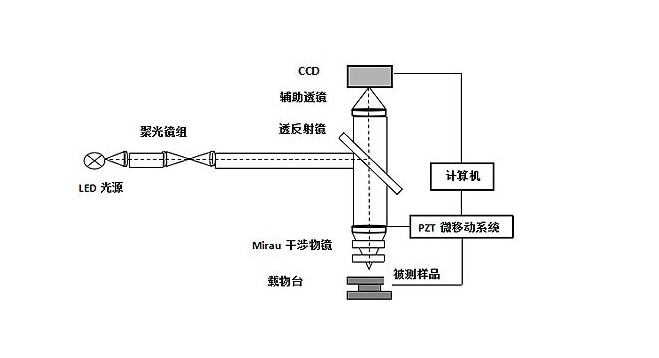

（干涉輪廓儀原理，圖源網絡侵刪）
結構光法，一般被稱為 “結構光3D掃描儀” 或 “結構光輪廓測量?jī)x”將特定模式的結構光（如條紋、網格等）投射到物體表面，由于物體表面的高度和形狀不同，會使結構光發生變形。通過拍攝變形后的結構光圖像，并對圖像進行分析和處理，解算出物體表面的三維輪廓信息。常用于消費電子產品的外觀檢測、人體三維建模等領域 。

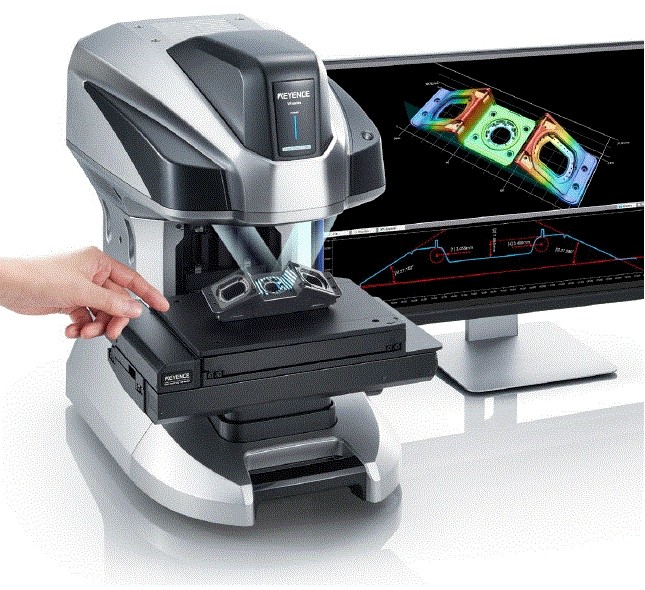

（結構光3D掃描儀原理，圖源網絡侵刪）
3D 輪廓測量?jī)x濾光片簡介
窄帶濾光片（激光干涉法）：
特點：具有較窄的帶寬，通常只允許特定波長范圍內的光通過，而對其他波長的光有很強的抑制作用。
作用：在3D輪廓測量中，可用于選擇特定波長的光，以增強對特定目標或特征的檢測。例如，在使用激光作為光源的測量?jī)x中，選擇與激光波長匹配的窄帶濾光片，可以有效濾除環境光和其他雜散光的干擾，提高測量的信噪比和精度。例如，如果3D輪廓測量?jī)x使用的是波長為 635nm的激光光源，且測量環境中有較強的環境光干擾，可能會選擇中心波長為635nm、帶寬較窄、截止深度大、透過率高、尺寸合適且具有良好溫度穩定性的濾光片。

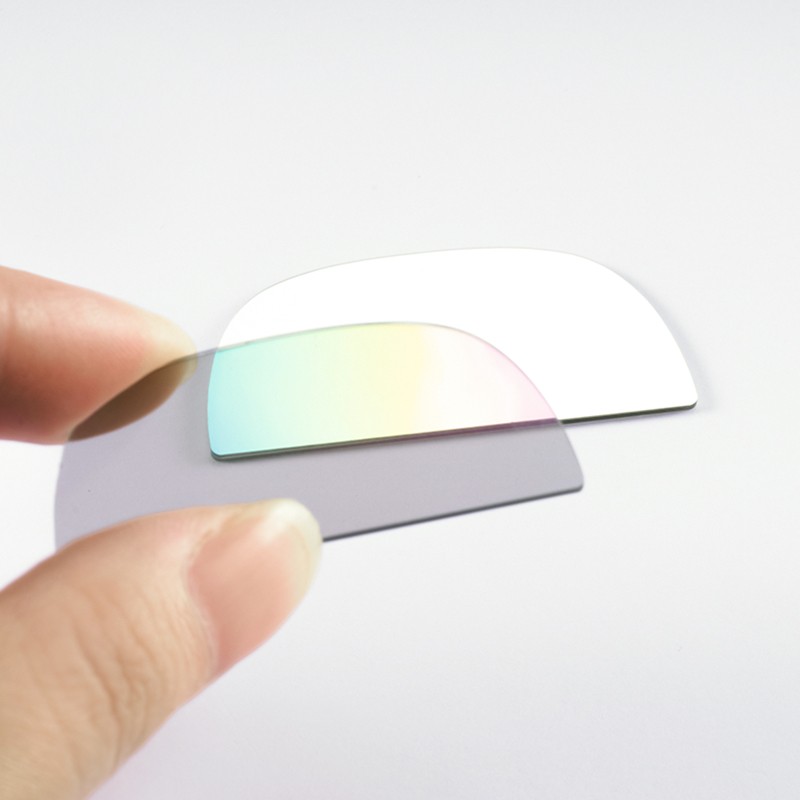

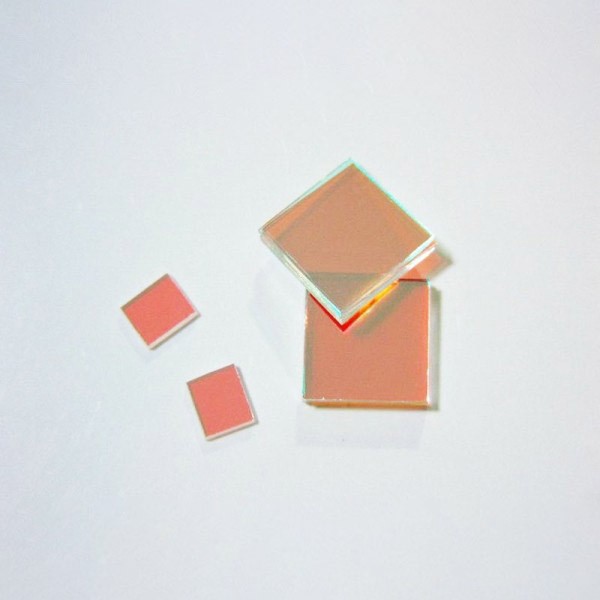

（激埃特BP635窄帶濾光片）
帶通濾光片（光學三角法）：
特點：允許一定波長范圍內的光通過，類似于窄帶濾光片，但帶寬相對較寬。
作用：適用于需要同時檢測多個特定波長或波長范圍的場景。比如，在某些 3D 輪廓測量?jī)x中，可能需要同時對不同材料或結構的表面進行測量，而不同的材料在不同的波長范圍內有獨特的光學響應。通過使用帶通濾光片，可以選擇包含這些感興趣波長范圍的光，從而實現對多種目標的同時測量或區分。
干涉濾光片（激光干涉法）：
特點：基于光的干涉原理設計，能夠?qū)μ囟úㄩL(zhǎng)的光進行精確選擇和過濾，具有很高的波長選擇性和透過率。
作用：在 3D 輪廓測量?jī)x中，可用于獲取高精度的光學測量結果。例如，在基于白光干涉技術的 3D 輪廓測量?jī)x中，干涉濾光片可以幫助選擇合適的干涉波長，使得測量系統能夠準確地獲取被測物體表面的干涉條紋信息，進而通過分析干涉條紋來重建物體的 3D 輪廓，實現納米級甚至更高精度的測量。
特點：可以選擇性地透過特定方向偏振的光，而阻擋其他方向偏振的光。
作用：在 3D 輪廓測量中，有助于減少反射光和散射光的影響，提高測量的準確性和穩定性。例如，當測量具有反光或散射特性的物體表面時，通過使用偏振濾光片，可以調整入射光和接收光的偏振方向，使得反射或散射的雜散光被有效抑制，從而突出物體表面的真實輪廓信息。同時，偏振濾光片還可以用于消除或減少由于物體表面的雙折射現象引起的測量誤差。
3D 輪廓測量?jī)x濾光片幾個關鍵因素
測量光源的波長：首先要明確測量?jī)x所使用的光源的波長。濾光片的中心波長應與光源波長相匹配，以確保最大程度地通過有用光。
帶寬要求：根據測量的精度和分辨率需求，選擇合適帶寬的濾光片。較窄的帶寬可以提供更高的光學分辨率，但可能會減少光通量；較寬的帶寬則能增加光通量，但可能會降低分辨率。
截止深度：這決定了濾光片對截止波長以外的光的阻擋能力。對于有強烈雜散光干擾的環境，需要選擇截止深度大的濾光片，以有效阻擋干擾光。
透過率：高透過率的濾光片能保證足夠的光到達探測器，從而提高測量?jī)x的靈敏度和測量效果。
環境光條件：如果測量環境中存在大量與測量光源波長相近的雜散光，需要選擇具有良好抗干擾能力的濾光片。
溫度穩定性：確保濾光片在工作溫度范圍內性能穩定，不會因?yàn)闇囟茸兓绊懫涔鈱W(xué)特性。
尺寸和安裝方式：要與 3D 輪廓測量?jī)x的光學系統相匹配，便于安裝和固定。
成本：在滿足測量需求的前提下，考慮濾光片的成本，以實現性價比的優化。
應用領域
工業制造：在汽車制造中，可用于檢測汽車零部件的尺寸精度和表面質量，如發動機缸體、活塞、曲軸等關鍵零部件的輪廓測量，確保產品的質量和性能；在電子制造領域，能對印刷電路板（PCB）、芯片、連接器等微小部件進行高精度的三維輪廓測量，保障電子產品的質量和可靠性。
材料科學研究：用于分析材料的表面形貌和結構，如對金屬材料的腐蝕表面、陶瓷材料的微觀結構、高分子材料的表面紋理等進行研究，為材料的性能評估和改進提供依據。
生物醫學領域：在口腔醫學中，可用于牙齒模型的三維重建，為牙齒矯正、修復等治療方案的制定提供精確的數據支持；在人體組織和器官的研究中，能夠?qū)?xì)胞、組織切片等進行三維輪廓測量，有助于醫學研究和疾病診斷 。
文化遺產保護：對文物的三維輪廓進行測量和建模，如古代雕塑、陶瓷器、書畫等，既可以為文物的修復和保護提供數據參考，又能方便文物的數字化展示和保存，讓人們更好地欣賞和了解文化遺產的魅力 。
