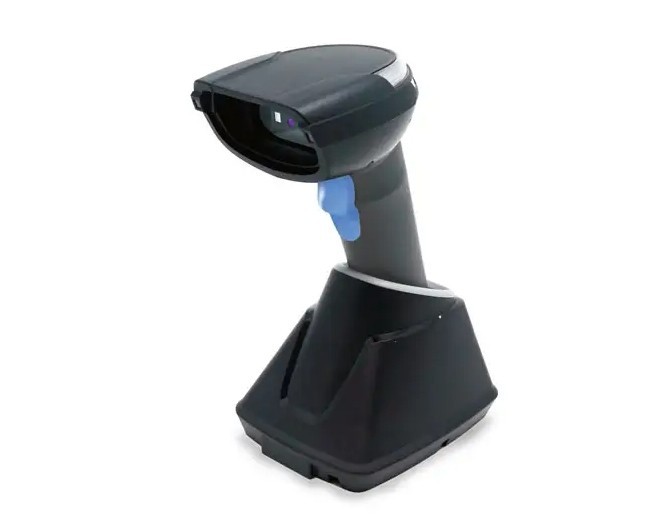

普通條碼掃描器工作原理

       普通條碼掃描器是一般由光源、光學透鏡、掃描模組、模擬數字轉換電路加塑料外殼構成。它的原理是利用光電元件將檢測到的光信號轉換成電信號，再將電信號通過模擬數字轉換器轉化為數字信號傳輸?shù)接嬎銠C(jī)中處理。

       當掃描一副圖像的時候，光源照射到圖像上后反射光穿過透鏡會聚到掃描模組上，由掃描模組把光信號轉換成模擬數字信號（即電壓，它與接受到的光的強度有關），同時指出那個像數的灰暗程度。這時候模擬-數字轉換電路把模擬電壓轉換成數字訊號，傳送到電腦。顏色用RGB三色的8、10、12位來量化，即把信號處理成上述位數的圖像輸出。

       如果有更高的量化位數，意味著圖像能有更豐富的層次和深度，但顏色范圍已超出人眼的識別能力，所以在可分辨的范圍內，對于我們來說，更高位數的條碼掃描器掃描出來的效果就是顏色銜接平滑，能夠看到更多的畫面細節。

光筆掃描器的工作原理

       光筆是最先出現的一種手持接觸式條碼閱讀器，它也是最為經濟的一種條碼閱讀器。使用時，操作者需將光筆接觸到條碼表面，通過光筆的鏡頭發出一個很小的光點，當這個光點從左到右劃過條碼時，在“空”部分，光線被反射，“條”的部分，光線將被吸收，因此在光筆內部產生一個變化的電壓，這個電壓通過放大、整形后用于譯碼。

       光筆的優點主要是：和條碼接觸閱讀，能夠很明確的找到一個是被閱讀的條碼；閱讀條碼的長度可以不受限制；與其它的閱讀器相比成本較低；內部沒有移動部件，比較堅固；體積小，重量輕。

       缺點：使用光筆會受到各種限制，比如在有一些場合不適合接觸閱讀條碼；另外只有在比較平坦的表面上閱讀指定密度的、打印質量較好的條碼時，光筆才能發揮它的作用；而且操作人員需要經過一定的訓練才能使用，如閱讀速度、閱讀角度、以及使用的壓力不當都會影響它的閱讀性能；最后，因為它必須接觸閱讀，當條碼在因保存不當而產生損壞，或者上面有一層保護膜時，光筆都不能使用；光筆的首讀成功率低及誤碼率較高。

CCD掃描器的工作原理

CCD掃描器是利用光電藕合（CCD）原理，對條碼印刷圖案進行成像，然后再譯碼。它的優勢是：無轉軸，馬達，使用壽命長；價格便宜。

      選擇CCD掃描器時，有兩個需要注意的參數：

      一、景深——

      由于CCD的成像原理類似于照相機，如果要加大景深，則相應的要加大透鏡，從而使CCD體積過大，不便操作。優秀的CCD應無須緊貼條碼即可識讀，而且體積適中，操作舒適。

      二、分辨率——

      如果要提高CCD分辨率，必須增加成像處光敏元件的單位元素，低價格CCD一般是5口像素，識讀EAN，UPC等商業碼已經足夠，對于別的碼制識讀就會困難一些。中檔CCD以1024pixel為多，有些甚至達到2048pixe1，能分辨最窄單位元素為0.1mm的條碼。
