1 ISO 10110外觀標準解讀

1.1 ISO 10110標準中外觀要求示例：

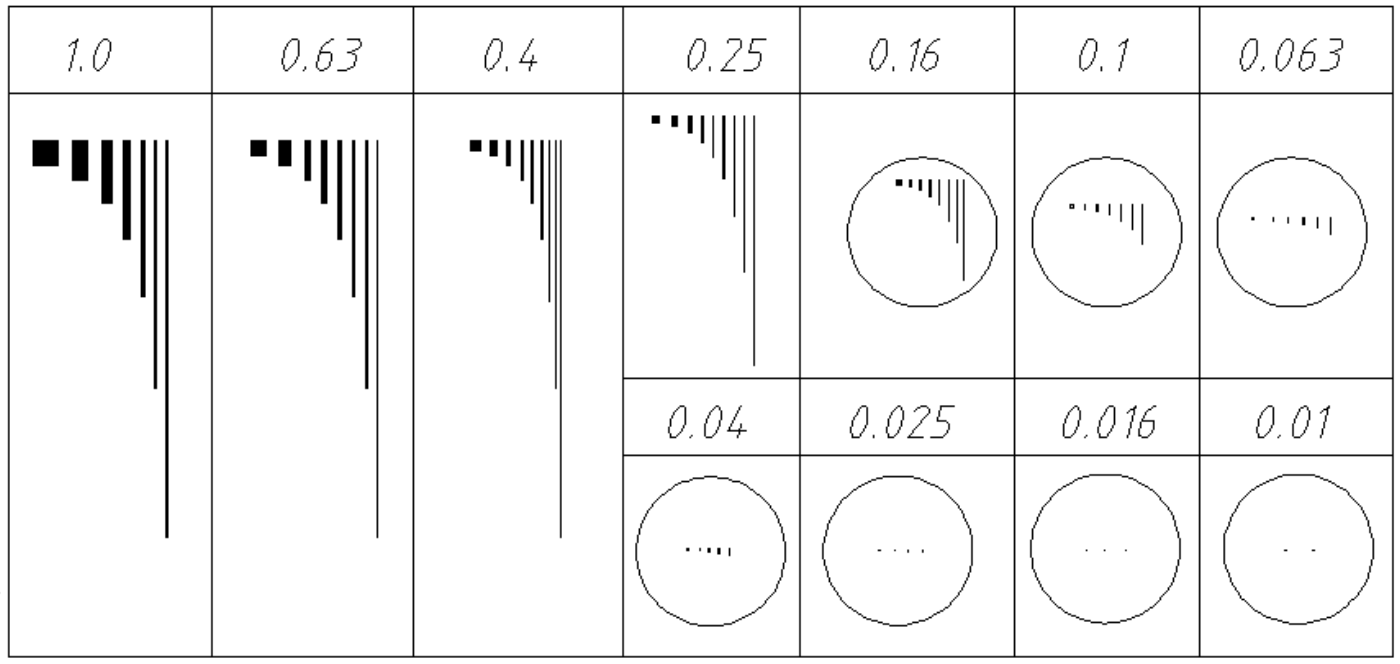

1.2 外觀對比限度板

使用方法：

1) 室內光;

2) 檢驗背景為黑色擋板;

3) 檢驗光源為24、 27W日光燈;

4) 放置在燈下反射觀察;

5) 若檢驗鏡片時有使用放大鏡則觀察限度板時也須使用放大鏡;

6) 限度板上的線條為該限度要求可允許的最大缺陷, 超過此限度為不良.

外觀限度板的說明：

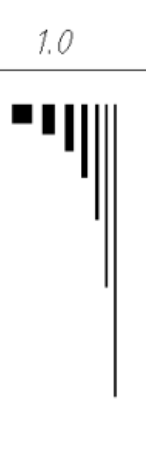

    瑕疵等級數表示正方形瑕疵的邊長, 面積計算方式為邊長的平方. 將方形的點換成長劃傷(長方形) , 須保證其面積相同, 劃傷面積計算方式為: 面積=長*寬. 上表中表示相同瑕疵等級數的缺陷長和寬的變化.

示例: 5/1*1. 0: 表示允許一個面積為1. 0*1. 0mm2的麻點, 或者面積相同的劃傷, 在外觀限度板中表現為同一質量等級中所有線條面積相等. 如下表所示：

	序號	長（mm）	寬	面積(mm2)
	1	1	1	1
	2	0.63	1.6	1
	3	0.4	2.5	1
	4	0.25	4	1
	5	0.16	6.25	1
	6	0.1	10	1
	7	0.063	16	1

1.3 瑕疵等級的拆分：

麻點和劃傷均可折算成許多小麻點或劃傷, 只要保證麻點和劃傷的總面積不變. 拆分方式見下表. 特別的, 帶有括號的, 不能拆分成小麻點和劃傷.

使用方法：

1)在倍增因數為1 的豎格內找到表面質量等級級數；

2)在該等級找到倍增因數；

3)用此倍增因數與級數同一行內找到你想要換算的級數,向上對應規格中的個數相乘即為拆分后的瑕疵個數.

示例： 2*0.25， 求級數為0.1 6的允許瑕疵個數.

1)找到1 對應數列中表面質量等級級數0.25；

2)找到0.25同一行中的數字0.1 6對應的倍增因數為2.5；

3)用倍增因數2.5乘以2得到拆分后的瑕疵個數為5， 即2*0.25=2*2.5*0.1 6=5*0.1 6；

同樣的方法：2*0.25=2*6.3*0.01 =1 2.6*0.01

2 DIN 3140外觀標準解讀

2. 1 德國標準DIN3140中外觀標準解讀

2.2 外觀表面質量等級級數

外觀表面質量等級級數和標準ISO 10110中相同.

2.3 疵病等級的拆分

拆分方式與標準ISO 10110相同.

ISO10110國際標準來自DIN31 40、美國軍標等國家標準的集合， 所以有很多相似的地方， 但要注意其中的區別！

3 MIL美國軍標中外觀解讀

美國軍標中對光學零件表面質量說明及可接受缺陷規定用"擦痕"、 "麻點"說明。 擦痕和麻點用兩個代表其限制尺寸的號數來標記， 第一個代號是擦痕號， 第二個代號是麻點號。

擦痕指相對長的缺陷， 一般長寬比在20:1 左右， 如： 擦痕、 劃傷、 劃絲。

麻點指點狀缺陷， 一般為遠的， 如麻點、 麻坑包含物。

美國軍標中外觀表示方法： 如 80-50

注： 其中： D＝直徑， N＝測量的擦痕數， L＝擦痕長度， Nmax=規定的擦痕號。

麻點和劃痕的密集度要求：

劃痕： 規定劃痕數為20或更少的表面， 在直徑1/4”（6.35mm） 環形范圍內， 劃痕不應超過4個。此要求不用于劃痕少于10個的表面。

麻點： 麻點為10個或更少的表面上， 所有麻點必須間隔至少1mm。 麻點數多于可允許的10個時， 不要求檢測它的散射。

以上要求均針對通光區域，通光區域之外表面質量應為80-50，除非另有要求。

擦痕， 麻點等級代碼與實際尺寸對應表：

其他要求：

1)如果沒有特殊說明情況下， 氣泡、 包含物可以參照麻點的等級標準。

2)崩邊、 崩口不能侵入透鏡的有效口徑。 崩邊、 崩口不能影響透鏡的膠合結果。

3 GB 2831 -74

舊國標GB11 85—74中光學零件表面疵病共分10級， 圖紙上用B 表示。 O，I一10，I一20，I一30，Ⅱ ，Ⅲ，Ⅳ ，V ，Ⅵ ，Ⅶ。 見下表：

注： 各級表面粗麻點不得超過允許總麻點數量的10%， 粗擦痕總長度不得超過允許擦痕總長度的10%。 計算粗麻點數量時， 計算結果按照四舍五入湊整。

零件表面疵病的尺寸及數量雖未超過以上規定， 但發現有疵病密集在一起的現象時，還需補充下表各級所規定之限定區內疵病的尺寸及數量

注： 限定區域如果沒有粗麻點和粗擦痕， 則限定區域內細麻點的數量和細擦痕的長度允許按疵病面積換算后相應增加， 但不得超過整個表面允許疵病的尺寸及數量的規定。

粗麻點轉換為細麻點的數量=（粗麻點直徑/細麻點直徑）2

3 GB 11 85-89

GB1185-89與GB1185-74對外觀有完全不同定義方式， 實際上只是對ISO10110-7標準稍作修改， 方便我們的使用和記錄。

注： 外觀表面質量等級級數和標準ISO 10110中相同；拆分方式與標準ISO 10110相同。

其他標準

對于企業標準， 請按所述要求判定， 不建議根據等面積法做轉化， 因?yàn)槠渲杏勺畲蟪叽缦拗疲?/p>

故轉化后不能滿足原標準要求。

4

美國軍表面積計算： 需要知道疵病等級代號和鏡片口徑D。

即80-50外觀， 口徑20mm轉化為ISO1 011 0-7標準后為1 *1 .1 。

注： 以上面積計算中， 麻點的幾何形狀為圓形， 擦痕為長方形！

GB1185-74國標疵病面積計算: 需要知道疵病代號和鏡片口徑D。

如Ⅳ級外觀， D。=20mm， 總面積=0.06284*20=1 .2568mm2， 轉換為ISO10110為： 1 *1 .1 。

若D。 =20mm， 回想美國軍標中80-50轉化為1 *1 .1 ， 所以GBⅣ級外觀對應美國軍標為80-50。
