藍寶石（Al?O?），莫氏硬度達9（僅次于金剛石），熱膨脹系數(shù)低（5.3×10??/K），本身為惰性材料，擁有者及其穩(wěn)定的物理化學性質(zhì)和0.15-5.5μm寬范圍的高透光特性，這么多優(yōu)異特性的加持下，使得藍寶石近年來被廣泛應用于高端內(nèi)窺鏡硬鏡的光學元件制造（尤其是保護窗片或物鏡組件）。

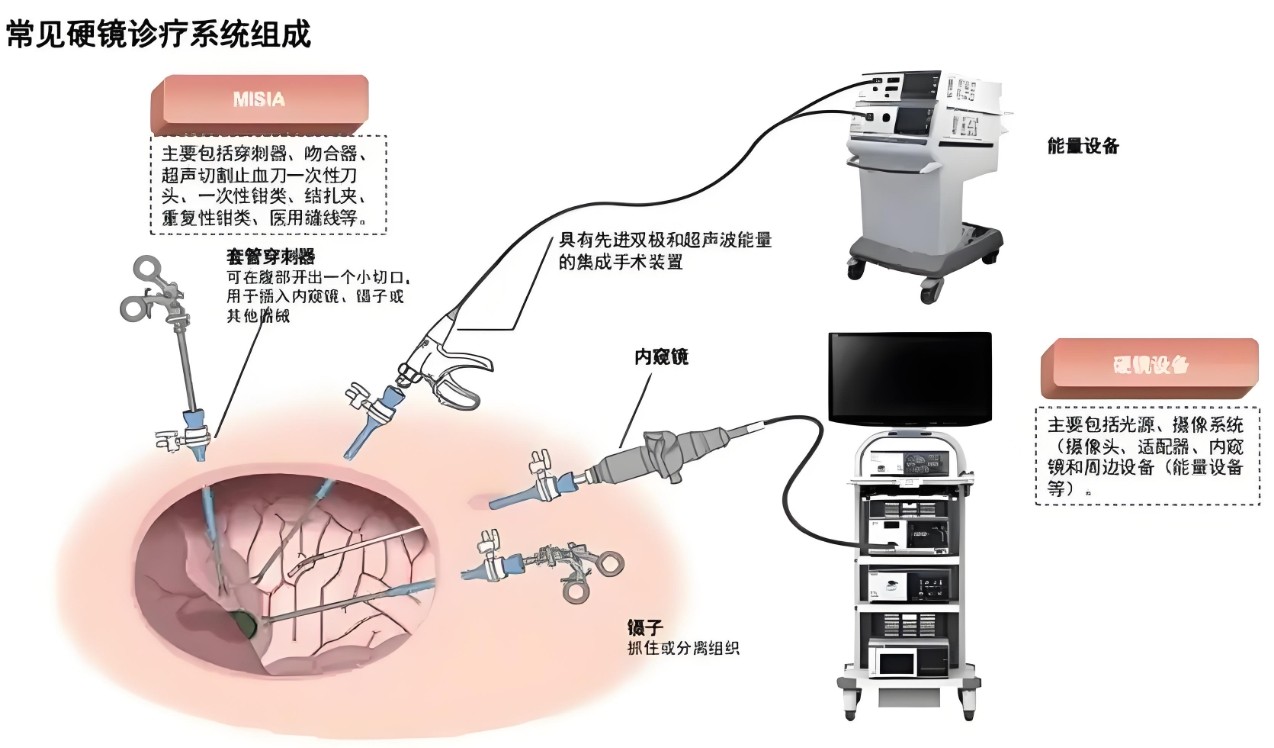

一、藍寶石作為內(nèi)窺鏡硬鏡材料的核心優(yōu)勢

在生物醫(yī)學應用中，藍寶石經(jīng)常作為高端內(nèi)窺鏡硬鏡的光學元件的主要基材，尤其是保護窗片或物鏡組件，超高硬度與耐磨性可顯著降低術中與組織接觸時的表面劃痕風險，避免因鏡片磨損導致的組織剮蹭，同時也可避免 長期耐受手術器械（如鉗、剪）的摩擦，延長內(nèi)窺鏡使用壽命。

藍寶石優(yōu)異的生物相容性，本身為無細胞毒性的惰性材料，表面光滑度高（拋光后粗糙度可達Ra≤0.5nm），減少組織黏附與術后感染風險，這使得它在非常容易通過ISO 10993醫(yī)療器械生物相容性標準。獨特的耐高溫高壓特性，藍寶石擁有著熱膨脹系數(shù)（5.3×10??/K），可承受134℃高壓蒸汽滅菌循環(huán)1000次以上無開裂或性能衰減。

優(yōu)秀的光學性能賦予了藍寶石（透光范圍廣0.15-5.5μm）廣泛的透光范圍，在可見光波段透光率＞85%，能夠確保成像亮度滿足使用需求，高折射率（1.76@589nm）可縮小透鏡曲率半徑，助力內(nèi)窺鏡微型化設計。

二、鍍膜技術的設計

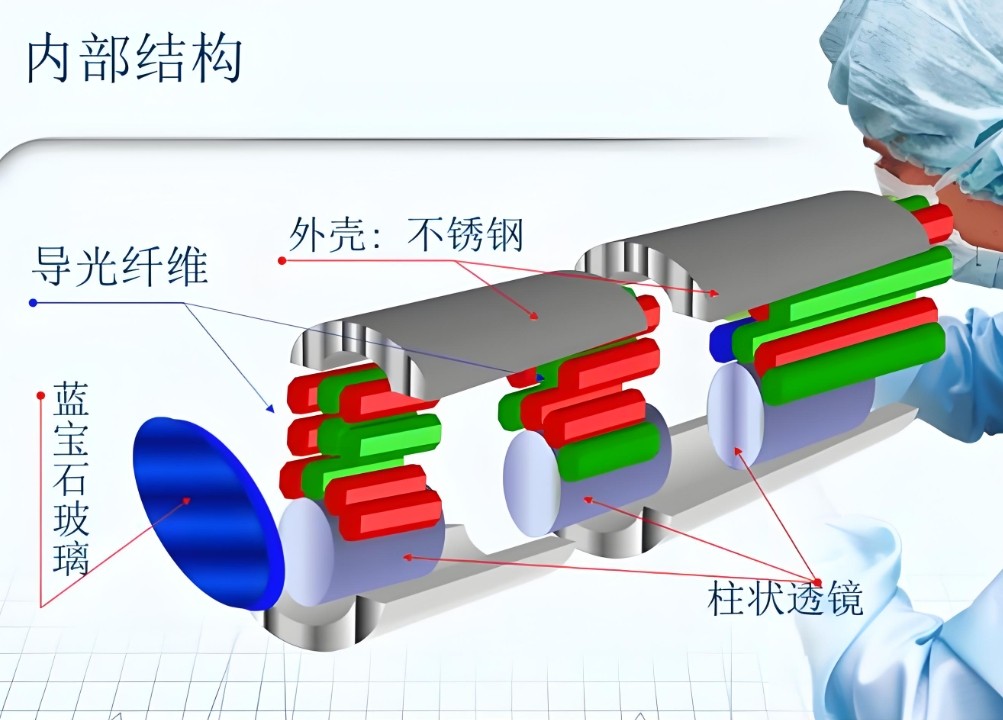

在內(nèi)窺鏡硬鏡中，藍寶石元件的單面鍍膜（通常為非接觸組織側鍍膜）是一種兼顧性能與安全性的創(chuàng)新設計。

1. 鍍膜面光學功能優(yōu)化

抗反射膜（AR Coating）： 鍍于鏡片內(nèi)側（非接觸組織面），降低反射率（單面反射率＜0.2%），提升透光率與圖像對比度，且可以避免雙面鍍膜導致的累計公差問題，簡化光學系統(tǒng)校準。

疏水/防霧膜：防止手術中水汽凝結在鏡片內(nèi)側，維持視野清晰。

2. 非鍍膜面（接觸組織面）優(yōu)先考慮安全性

保留藍寶石本體特性：直接利用藍寶石原生表面的超高光滑度與化學穩(wěn)定性，避免鍍膜層因長期接觸組織或消毒液導致的剝落風險。杜絕鍍膜材料（如金屬氧化物）與人體組織的潛在生物相容性爭議。

簡化維護流程：非鍍膜面可直接接觸酒精、過氧化氫等強效消毒劑，無需擔心涂層腐蝕。

三、藍寶石元件加工與鍍膜的關鍵技術指標

1. 藍寶石基片加工要求

幾何精度：直徑公差≤±0.01mm（微型硬鏡常用直徑3-5mm）。

平面度＜λ/8（λ=632.8nm），偏心角＜0.1°。

表面質(zhì)量：接觸組織面粗糙度Ra≤1nm，避免微觀劃痕引發(fā)組織損傷。

2. 單面鍍膜工藝標準

膜層附著力：通過ISO 2409劃格試驗（0級，無剝落）。

耐滅菌性：鍍膜面在1000次高壓滅菌后，反射率變化＜0.1%。

功能膜層設計：抗反射膜需覆蓋400-900nm波段，透光率＞99.5%（單面）。

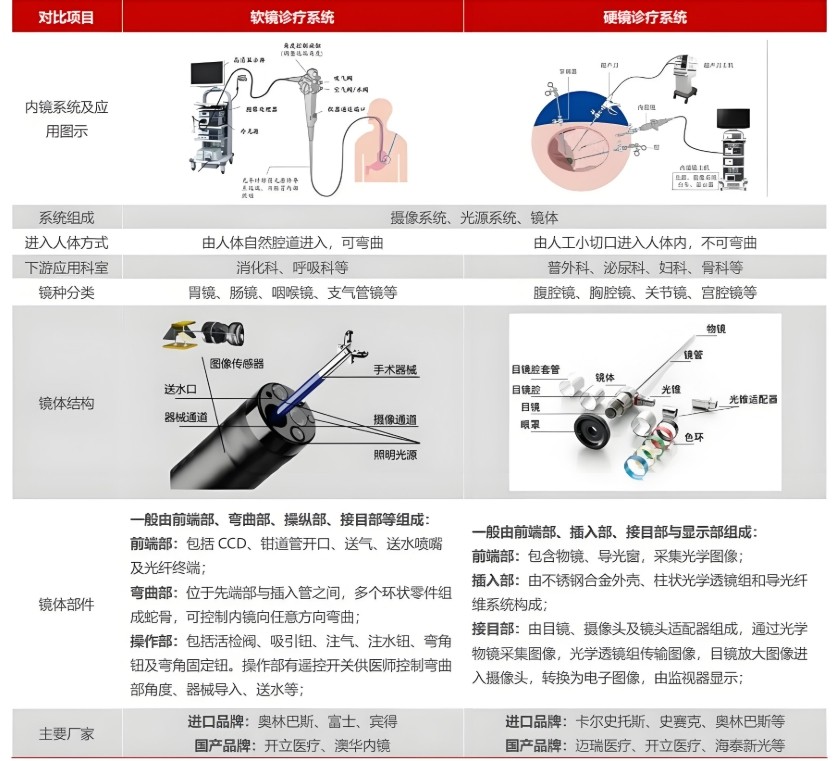

四、與競品材料（如光學玻璃）的對比分析

五、臨床反饋與改進方向

1. 實際應用反饋

外科醫(yī)生評價：藍寶石硬鏡在腹腔鏡手術中顯著減少鏡面模糊次數(shù)，縮短手術時間。無鍍膜接觸面在耳鼻喉鏡應用中有效避免黏膜黏連。

維護成本：藍寶石內(nèi)窺鏡的維修率降低40%，但初期采購成本較高。

2. 技術優(yōu)化方向

復合鍍膜技術：在非接觸面疊加AR膜與防靜電膜，減少灰塵吸附。

異形藍寶石加工：開發(fā)斜面或曲面藍寶石保護窗，適配更小直徑硬鏡（＜2mm）。

藍寶石憑借其硬度、生物安全性與光學性能的完美平衡，已成為高端內(nèi)窺鏡硬鏡的核心材料。通過單面鍍膜設計，既能利用鍍膜提升光學效率，又可保留接觸面的原生安全性，這一技術路線已被證明是可靠且符合臨床需求的解決方案。未來隨著藍寶石加工成本的下探，其在內(nèi)窺鏡領域的滲透率有望進一步提升，推動微創(chuàng)手術器械向更安全、更耐用的方向演進。

內(nèi)容圖片聲明--文章內(nèi)容圖片源自網(wǎng)絡，侵刪---
